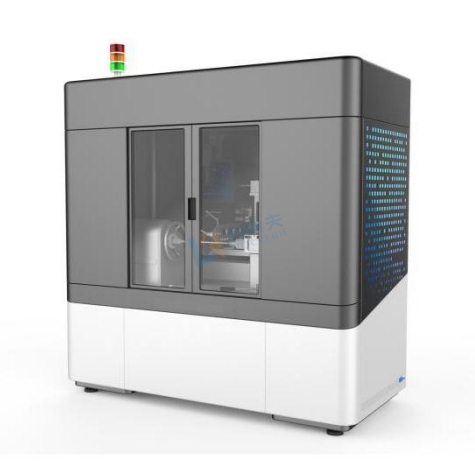

LKF-RH16型光纤环圈绕制机
设备简介
LKF-RH16型多极光纤环绕制机是陀螺用光纤环制作的核心设备，我司具有研发制造核心技术。该绕环机可以绕制各种对称或平绕工艺的光纤环产品，具有操作简便、自动排纤精度高、自动胶水涂覆功能。
设备采用可编程逻辑控制模块PLC与高精度伺服电机的配合，完成光纤环绕制机的精确定位和控制。同时增加了CCD装置，可对光纤环的绕制进行在线显微放大观察，从而发现绕制过程中出现的不规则现象，及时改正。
设备组成
收纤传动装置 1套
排纤传动装置 1套
放纤传动装置 1套
张力传感装置 1套
骨架固定轴 1套
光纤导向装置 1套
带胶装置 1套
工控计算机及显示单元 1套
高清摄像及显示单元 1套
标准分纤盘 2个
主要特点
• 满足四极、八极、十六极光纤环绕制要求
• 可绕制光纤长度：≥10000m
• 张力过充保护
• 精密排纤功能
• 人机交互界面
• 手动与自动之间自由切换
• 显示长度、匝数、层数和实时坐标
• CCD摄像系统
• 自动上胶
应用领域
• 绕制光纤环圈
