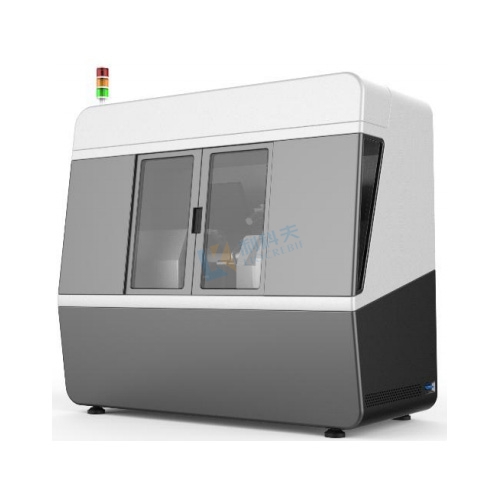

LKF-RH04型光纤环圈绕制机
设备简介
LKF-RH04型光纤环绕制机具有自动化程度高、张力控制精度高、操作方便等特点，尤其适用于光纤陀螺环四极式对称绕法。LKF-RH04型光纤环绕制机采用可编程逻辑控制模块PLC与伺服电机的配合，完成光纤环绕制机的精确定位和控制。通过外设一个可用于人机交互的显示屏，实现操作指令的输入和关键参数的显示，方便对绕制过程的实时监控。
同时增加了CCD摄像装置，可对光纤环的绕制进行在线显微放大观察，从而发现绕制过程中出现的不规则现象，及时改正。
设备组成
机架 1套
放纤传动系 2套
收纤传动系统 1套
旋转传动系统 2套
标准分纤盘 4个
导轨排纤系统 2套
张力控制及光纤导向系统 2套
工控计算机及显示单元 1套
高清摄像及显示单元 1套
主要特点
• 操作简单，无需更换分纤盘
• 机械装配精度高，运行平稳
• 采用精密张力传感器控制，保证光纤在绕制过程中张力均匀
• 整机采用PLC控制，有利于操作
人员监控设备生产状态
• 具有左、右极限位及防碰撞自动停车保护，防止由于误操作造成对设备的机械件损坏
应用领域
• 绕制光纤环圈
