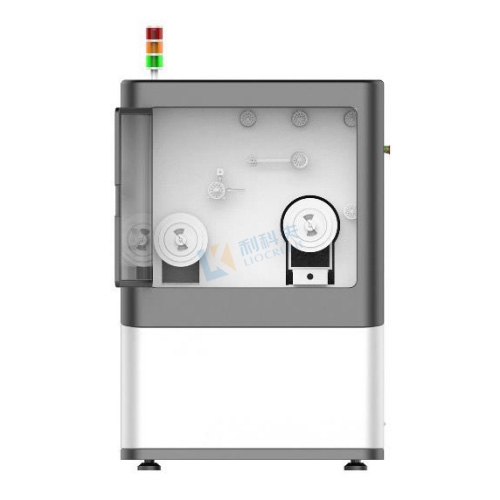

LKF-FX02光纤复绕机
设备简介
LKF-FX02光纤复绕机专用于光纤的定长绕制及光纤复绕。通过人机界 面输入目标绕制长度，即可在无人工参与情况下完成定长绕制并自动 停车，以实现生产自动化，提高生产效率。
本机分为若干组成部分： 主动放线系统、张力控制系统、精密排线系统等。排线系统由伺服电 机带动滚珠丝杆转动，使得收线盘沿轴线方向移动，实现排线动作。 张力控制系统，对实时张力进行采集，其大小通过与设定值比较，经 PID调节，反馈给放线电机，电机按接收的控制信号调整输出转速，使 得舞蹈轮处于一个相对平衡的位置，从而达到张力稳定的目的。放线 电机的转速在生产过程中可随张力传感器发出的控制信号调整，以便 光纤的张力保持在一个相对稳定的值。
设备组成
1. 放线、收线系统
2. 装夹盘装置
3. 排线导轨系统
4. 触摸显示屏
5. 导纤轮组
6. 张力控制系统
7. 计米器

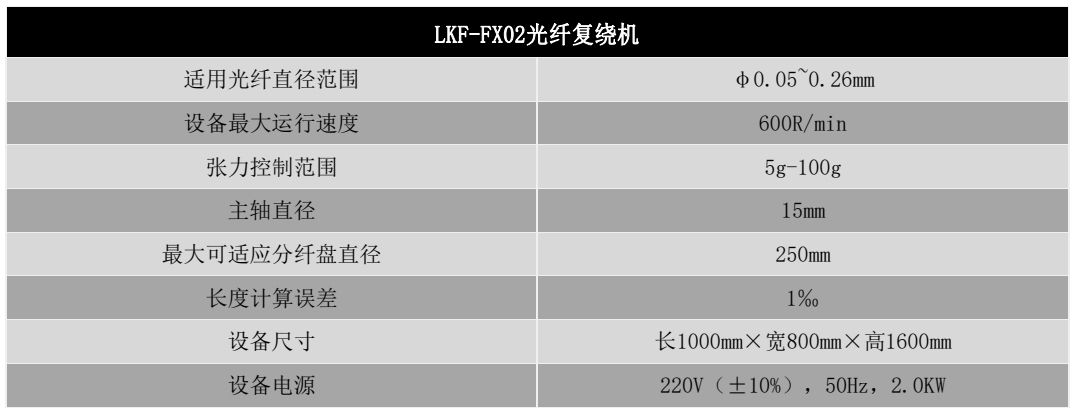

主要特点
• 可复绕25km的标准光纤盘
• 长度误差：0.1%
• 张力范围：5g-100g
• 张力精度：±1g
• 张力超限保护
• 人机交互界面
应用领域
• 对光纤重新复绕或分切
• 光纤环圈
• 延时环圈
